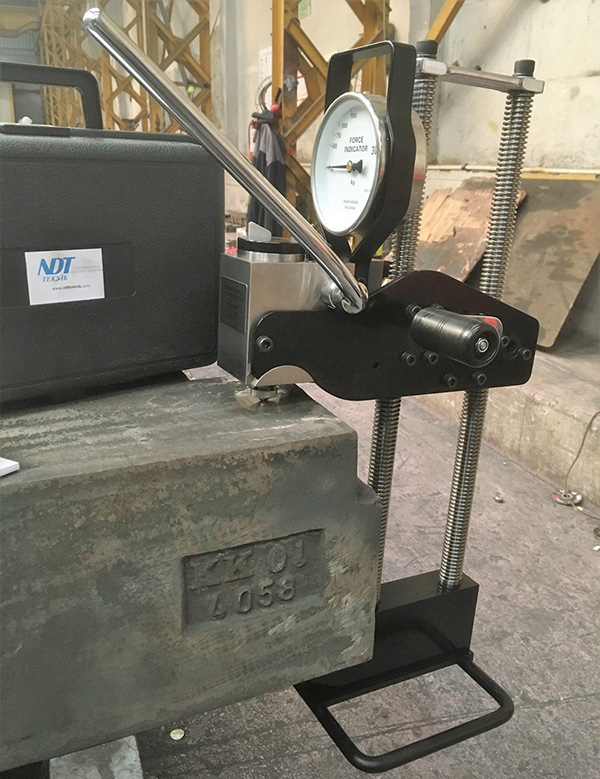

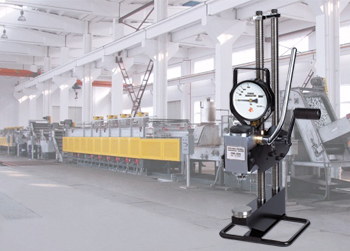

PHB-3000 Hidrolik Brinell Sertlik Test Cihazı
PHB-3000 Sertlik Test Cihazı hidrolik prensip ile çalışır ve el ile 3000 kgf test kuvveti uygulayabilmektedir. PHB-3000'in merkez kısmında test kuvvetini kontrol etmek için bir tahliye vanasına sahip küçük bir hidrolik sistem kullanılmıştır. Test kuvveti 3000 kg kuvveti yükseldiğinde, serbest bırakma valfı açılacak ve basınç düşecektir ve basınç göstergesinin iğnesini 3-4 kez 3000kgf'ye getirmek için test kuvvetini tekrar tekrar 3 - 4 kez uygulamak gerekir. Bu nedenle, ASTM E110 ile uyumlu olan, 10-15 saniye boyunca 10 mm çapında bilya ile 3000 kgf test kuvvetini oluşturan Brinell Sertlik Ölçüm cihazlarına eşdeğer portatif çözüm sunmaktadır. Doğruluk ve performans, Hidrolik King Brinell Tester test cihazının seviyesine ulaşabilir.
|
PHB 3000 Hidrolik Sertlik Ölçüm Uygulama Videosu İçin: Tıklayınız |
|
MS-2a Mikroskop Uygulama Videosu: Tıklayınız |
PHB-3000 HİDROLİK BRİNELL SERTLİK TEST CİHAZI ÖZELLİKLERİ
|
|
|
01 Sahada Yerinde Test
Atölyede, sahada, kolay taşıma ve büyük
parçaların varlıksal sertliğinin test
edilmesinde kullanılabilir. Parça parça
test etmek uygundur. Kalın parçaların
test edilmesine uygundur.
|
|
|

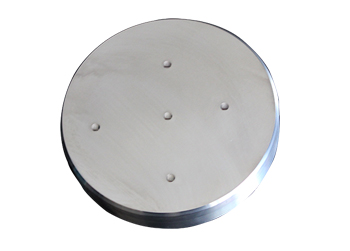

02 Kalıcı Sertlik Ölçüm İzi

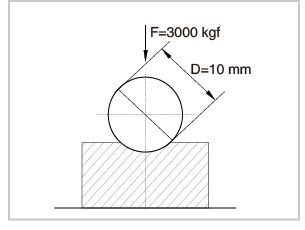

3000 kgf ve 10 mm brinell ucu ile, oluşturulan
izlerin tekrar ölçümüne olanak sağlar.
|
|
|
|
|
03 Yüksek Tekrar Edilebilirlik
Brinell sertlik test metodunu tamamen
izler, aynı malzemelerin veya parçaların
mekanik
özelliklerini yansıtır.
|
|
|
04 Geniş Uygulama Aralığı
Ölçüm ağzına oturan pek çok farklı malzeme kolaylıkla test edilebilir.
|
|
|
|
|
05 Geniş Test Aralığı
Çeşitli ortak metal malzemeleri, geniş
test aralığı olan farklı test kuvveti, girinti
ve örslerin kombinasyonu ile test edebilir.
|
|
|
TEKNİK ÖZELLİKLER
Test Yükü: |
3000kgf (1000kgf, 750kgf, 500kgf isteğe bağlı) |
Sertlik Ucu: |
10mm Karbür Brinell Uç (5mm isteğe bağlı) |
Test Aralığı: |
32-650HBW |
Test Parçası: |
350mm (Yükseklik) * 100mm (Boğaz derinliği) |
Ölçüm Toleransı: |
ISO 6506 ve ASTM E10 ile uyumludur. |
Tekrarlanabilirlik Toleransı: |
ISO 6506 ve ASTM E10 ile uyumludur |
Test Yükü Hatası: |
1% ve ISO 6506 ve ASTM E10 ile Uyuml |
PHB-3000 Hidrolik Brinell Sertlik Test Cihazının İlgili Standartları;
ASTM Standartları

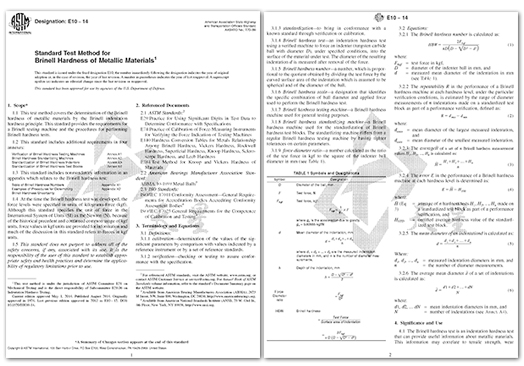

ASTM E10-14 Metalik Malzemelerin Brinell Sertliği için Standart Test Yöntemi
Uluslararası Standartları

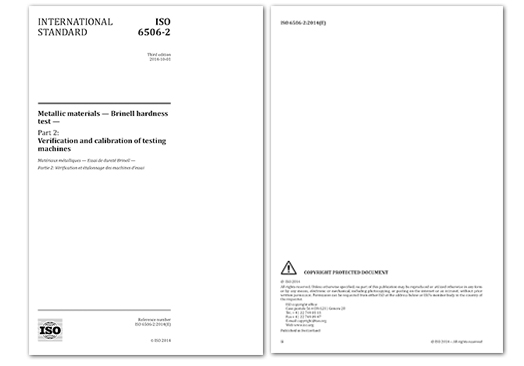

ISO 6506-2: 2014 Metalik Malzemeler - Brinell Sertlik Testi - Bölüm 2: Sertlik Test Cihazlarının Doğrulanması ve Kalibrasyonu

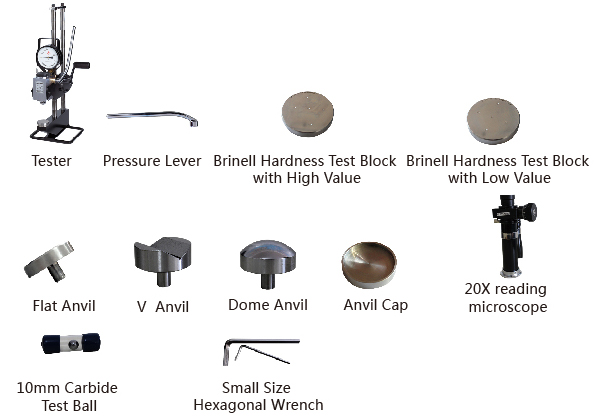

PHB-3000 Hidrolik Brinell Sertlik Test Cihazı paketi

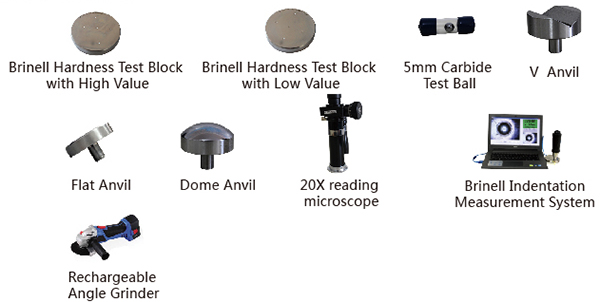

Opsiyonel Alınabilecek Ürünler
