Sürünme Dalgalı Ultrasonik Muayene Probu (Creeping Wave)
Sürünme Dalgalı Ultrasonik Muayene Probu (Creeping Wave)

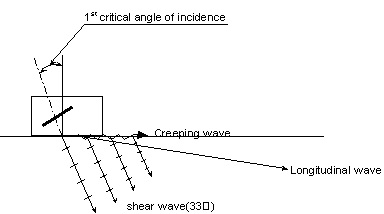

Sürünme Dalgaları yüksek açılı ultrasonik boyuna dalgalardır. Sürünen dalga aslında malzeme yüzeyinin hemen altına yayılan 76 derecelik bir boyuna ses dalgasının üst kısmıdır. Bunlar gerçek yüzey dalgaları değiller ve enerji birkaç milimetre içinde ve neredeyse yüzeye paralel olarak yoğunlaşıyor. Bu nedenle, teknik yüzeysel yüzey kırılmalarına karşı çok hassastır, aynı zamanda yüzey durumuna göreceli olarak duyarsızdır.
Maksimum çalışma aralığı probun önünden tipik olarak 45 mm'dir. Çünkü sürünme dalgası enerjisini hızlıca kaybeder. Bununla birlikte, bu dalgalar, parçaların iç yüzeyindeki bir sürünme dalgasına yeniden dönüşecektir. Üst yüzey sürünme dalgası gibi, bu iç yüzeyin sürünme dalgası da iç yüzey kırılma çatlaklarına karşı çok hassastır ve iç yüzeye paralel ilerlerken kaynak köklerinin varlığına karşı duyarlı olmayacaktır.
Sürünme dalgaları, boyuna ses dalgaları olmasından dolayı, Östenitik ve Inconel kaynaklı meterde enine dalgalarına göre çok daha az zayıflama avantajına sahiptir.
|
Prob Kodu |
Frequency |
Crystal Size |
Connectors |
Dimensions AxBxCxD |
|
2P6x10 76L |
2 |
6x10 |
Lemo 00 |
17x20x22x2 |
|
2P6x10 86L |
2 |
6x10 |
Lemo 00 |
17x20x22x2 |
|
2P8x10 76L |
2 |
8x10 |
Lemo 00 |
17x20x22x2 |
|
2P8x10 86L |
2 |
8x10 |
Lemo 00 |
17x20x22x2 |
|
2P10x15 76L |
2 |
10x15 |
Lemo 00 |
22x28x28x3 |
|
2P10x15 86L |
2 |
10x15 |
Lemo 00 |
22x28x28x3 |
|
4P6x10 76L |
4 |
6x10 |
Lemo 00 |
17x20x22x2 |
|
4P6x10 86L |
4 |
6x10 |
Lemo 00 |
17x20x22x2 |
|
4P8x10 76L |
4 |
8x10 |
Lemo 00 |
17x20x22x2 |
|
4P8x10 86L |
4 |
8x10 |
Lemo 00 |
17x20x22x2 |
|
4P10x15 76L |
4 |
10x15 |
Lemo 00 |
22x28x28x3 |
|
4P10x15 86L |
4 |
10x15 |
Lemo 00 |
22x28x28x3 |
