CTS 2009 Multi Channel TOFD Ultrasonik Hata Dedektörü

CTS-2009 Modeli, EN12668-1: 2010 standartlarına uygun, çok kanı ultrasonik TOFD konusunda uzmanlaşmış bir dedektördür. Tek seferlik taramada 200 mm kalınlığındaki kaynakları kapsama ve muayene kapasitesine sahiptir. Özel SAFT yazılımı ile kusurların tamamını görselleştirebilir. Tam WVGA ekranlı (800 × 600) endüstriyel düzeyde TFT ekran, açık havada ve yoğun güneş ışığında çalışmayı mümkün kılar. Yüksek ses zayıflatıcı malzemelere oldukça efektif TOFD uygulamaları yapılmasını sağlar.

“3 4 1” Çok Kanı Tasarım; 3 TOFD kanalı, geleneksel RT yerine 200 mm kalınlığındaki kaynak dikişlerini kapsayabilir; 4 PE kanalı, dikişlerin yüzey ölü bölgesini ve alt ölü bölgesini kaplayabilir; 3 TOFD kanalı ve 4 PE kanalının tümü tek bir kablodan başlar. 1 yedek kanal, tek kanı TOFD taraması ve PE tarama incelemesi içindir.

Square Wave Drive, Hi-Fi ve düşük gürültü ön amplifikasyonu, ince kusur tanıma.

Bir kanaldan diğerine benzersiz gürültü engelleme teknolojisi, yerli çok kanı cihazların parazit sorununa çözüm.

EN12668-1 ile uyumludur.

11 inç Ind-level TFT Ekran (800 × 600), tamamen dokunmatik panel, çaba tasarrufu.
400MHz A / D Örnekleme Frekansı, yüksek örnekleme seviyesi.

40 m'ye kadar tek seferlik TOFD tarama uzunluğu.

A-taraması, B-taraması ve TOFD taraması gibi çoklu tarama modları.

Çift USB, LAN ağ arayüzü ve HDMI gibi çeşitli veri arayüzleri.

Özel tarayıcıların yanı sıra çeşitli tarayıcı türleri de mevcuttur.SCQtofd-3 yapılandırılmış taramadır.

Avi seviyesinde kablo, düşük sinyal kaybı ve esnek.

Her türlü kalibrasyon modu ile yüklü: Doğrudan geçiş dalgasına ve alt yankı dalgasına göre derinlik kalibrasyonu; direkt dalgaya göre sıfırlama kalibrasyonu; alt yankı dalgasına göre kalın ölçekli çizgi kalibrasyonu; kalibrasyonlar çeşitli koşullara uyar.

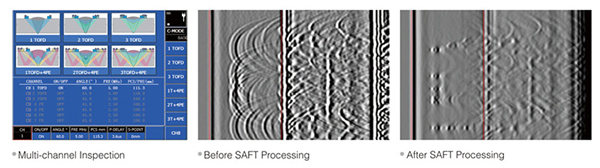

Çoklu görüntü işleme modlarıyla entegre: SAFT, düzleştirme, fark, kontrast, yakınlaştırma.

Birden fazla hata işaretleme modu ile entegre: dikdörtgen, uzunluk, yükseklik, isteğe bağlı.

Taranan Görüntüler panoya kopyalanabilir ve raporlara aktarılabilir. Taranan görüntüler pic olarak kaydedilebilir

BMP / JEPG / TIFF / PNG / GIF isteğe bağlıdır. Parametreler ve kusur bilgilerinin görüntülenmesi kolaydır. Rapor Modelleri önceden ayarlanmıştır veya özelleştirilmiştir.

İşlem tasarımında kullanıcının referansı için, kamber taraması ve plaka taraması için önceden ayarlanmış proses parametresi Cal-tools.

Çevrimdışı analiz yazılımı hem CTS-1008plus hem de CTS-2009 için uygundur.

16G'ye kadar depolama (MAX 32G'ye kadar dış kaynak sağlanmıştır), Maksimum veri uzunluğu

5000 mm (en yüksek hassasiyet); gün boyu veri kaydı.

3.0Kg ağırlığında (batarya ile birlikte) taşınabilir tasarım.

Büyük kapasiteli Li Pil, kesintisiz 6 saatlik kullanım ömrü, iki paket bir günlük tedarik yapabilir.
