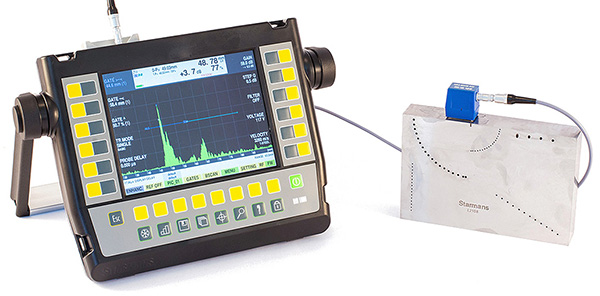

DIO 1000 PA Phased Array & TOFD Hata Dedektörü

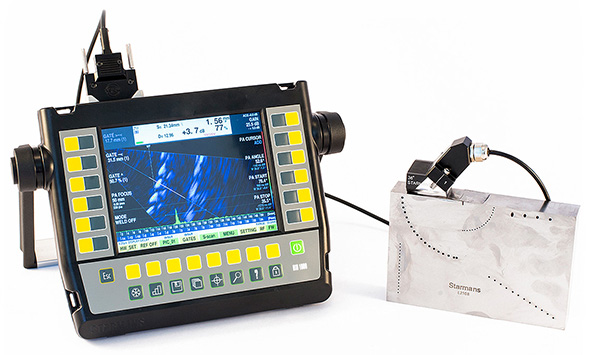

Gelişmiş DIO 1000 PA Dijital Ultrasonik Hata Dedektörü Phased Array görüntüleme teknolojisi ile donatılmıştır. Geleneksel ultrasoniğin tüm özelliklerini Phased Array taraması gücüyle birleştiriyor.

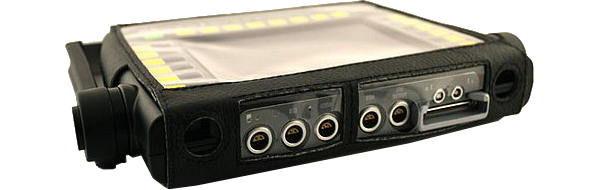

En yeni nesil elektronik bileşenler ve mikroişlemciler kullanılarak, muayenenizi kolay ve hızlı hale getiren, en ince, en hafif ve gerçekten taşınabilir phased array cihazıdır.

Standart konfigürasyon olarak 16 ve 32 elementli paralel ve 16:64 ve 16:128 genişletilebilir modüle sahiptir.

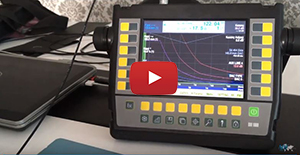

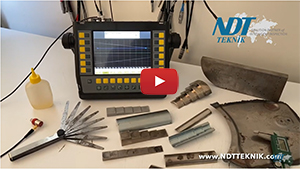

DIO 1000 PA Tanıtım Videosu: Tıklayınız	DAC & UT Kaynak Muayenesi: Tıklayınız

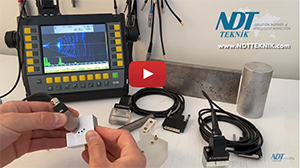

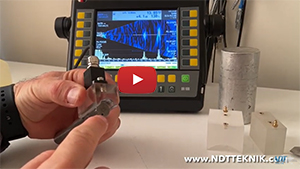

İç Bükey Malzeme Muayenesi: Tıklayınız	14 mm Yuvarlak Çubuk Muayenesi: Tıklayınız

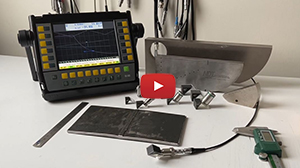

Ultra İnce Malzeme Kalınlık Ölçümü: Tıklayınız	4,75 mm Kaynak Muayenesi: Tıklayınız

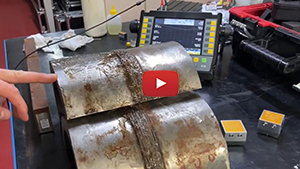

Östenitik Paslanmaz Kaynak Muayenesi: Tıklayınız	İnce Yuvarlak Metal Çubuk Muay: Tıklayınız

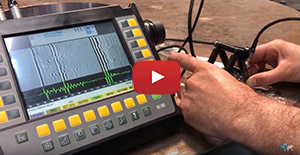

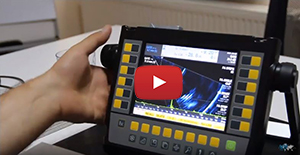

TOFD Kaynak Muayenesi: Tıklayınız	Kalınlık Ölçüm & Hata Muayenesi: Tıklayınız

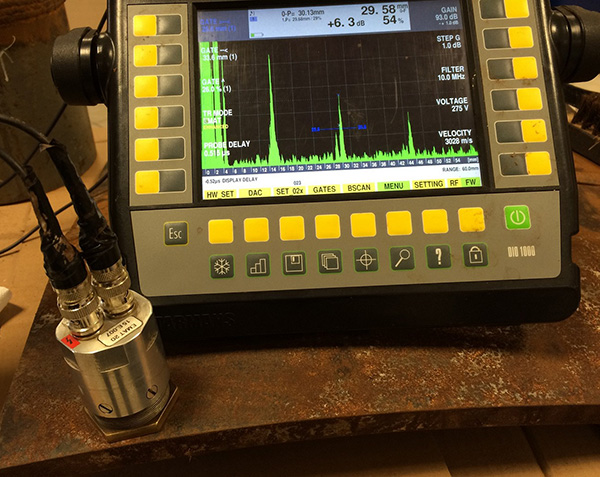

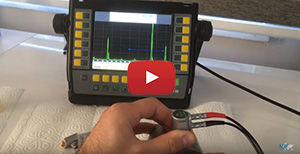

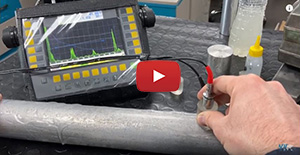

EMAT Kalınlık & Korozyon Ölçüm: Tıklayınız	Yuvarlak Alüminyum Muayenesi 3: Tıklayınız

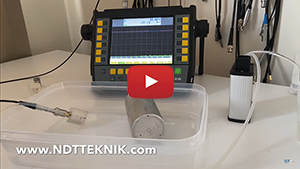

Yuvarlak Alüminyum Muayenesi 1 : Tıklayınız	Yuvarlak Alüminyum Muayenesi 3: Tıklayınız

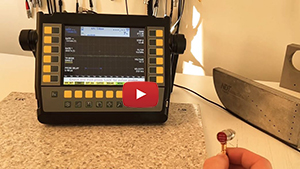

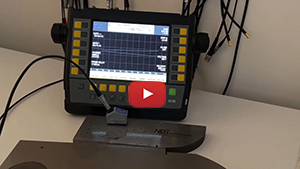

PVC Malzemede Kalınlık Ölçümü: Tıklayınız	Yüzey Çatlak Muayenesi: Tıklayınız

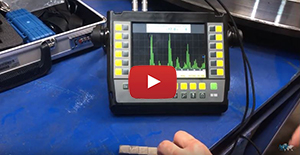

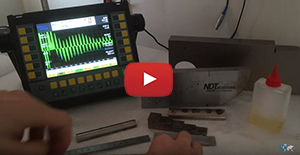

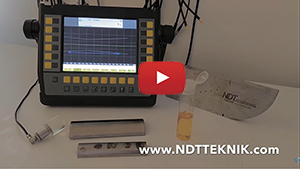

İnce Cidarlı Boru Malzemelerde Ultrasonik Kalınlık Ölçüm: Tıklayınız	İnce Sac Kalınlık Ölçüm: Tıklayınız

DIO 1000 Phased Array, EN12668-1, ASME Code Case 2541, ASTM E2491, ASTM E2700 gibi tüm genel standartlara uygundur ve IP 66 korumasına sahiptir.

Cihaz, dijital tasarımın güçlü avantajlarını, 200 MHz, 12-bit örnekleme hızı kullanarak, ayrıntılı dinamik yankı bilgileriyle birleştiriyor.

Bataryası dahil oldukça hafif 1,28 kg ve 34 mm kalınlıktadır.

DIO 1000 Phased Array, gün ışığında oldukça iyi görülebilen LCD renkli parlak bir ekrana sahiptir. Muayenenizi her ortamda verimli bir şekilde yapmanızı sağlar.

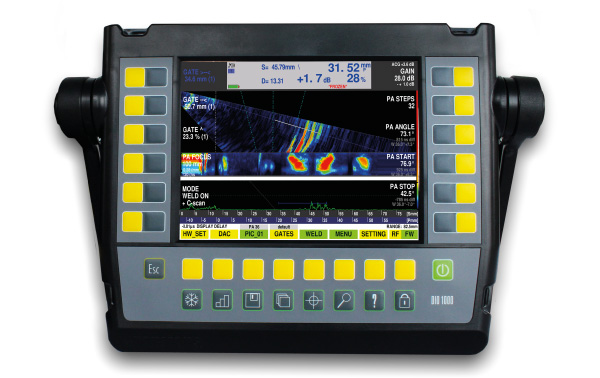

DIO 1000 PA cihazı, görüntülü Phased Array tarama özelliği sayesinde, klasik kontrol metotlarına göre gelişmiş avantajlar sağlamaktadır.



DIO 1000 PA cihazı, Klasik Ultrasonik ile Phased Array Ultrasonik muayene metotlarını tek bir cihaz bünyesinde birleştirmiştir.

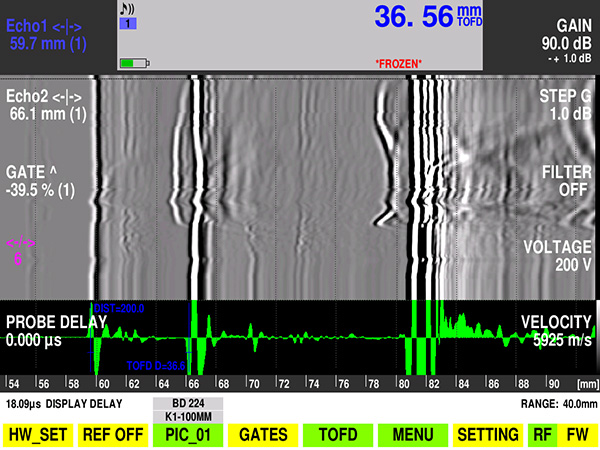

DIO 1000 PA modelinde standart olarak; TOFD (Time of flight diffraction) tarama özelliği mevcuttur. TOFD tarama özelliği özellikle kaynak muayenelerinde çatlak hatalarının oldukça yüksek hassasiyette tespit edilmesini ve boyutlandırılmasını sağlar.

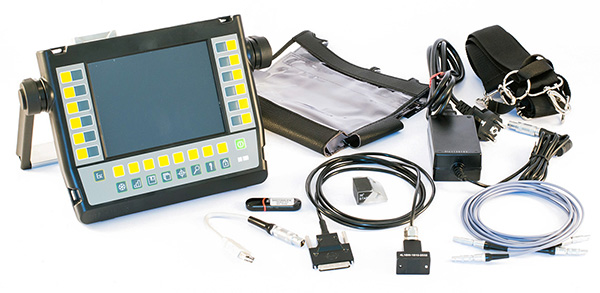

Paket içeriği standart olarak tek bir cihazda, A-Tarama, B-Tarama (Görüntülü), C-Tarama, S-Tarama (Phased Array Taraması), TOFD ve EMAT (Electromagnetic Acoustic Transducer) yazılımları ve donanımları sunmaktadır.


C-Tarama ile malzemelerin tarama görüntüsünün kuşbakışı üstten görüntülenmesi

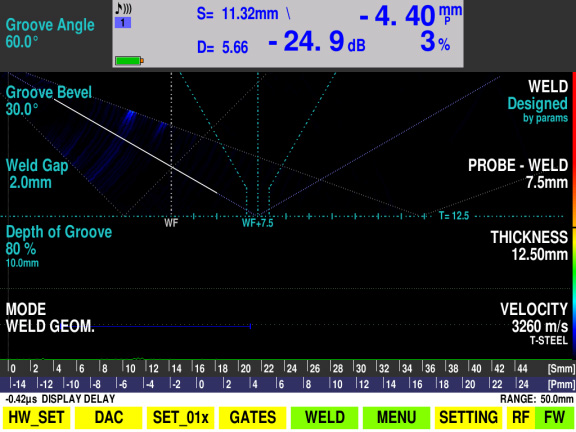

Phased Array Kaynak Tarama Yazılımı
Kaynak geometrisi cihaz üzerinden kolaylıklar çizilebilir ve çizim üzerinden kaynak muayenesi yapılabilir.

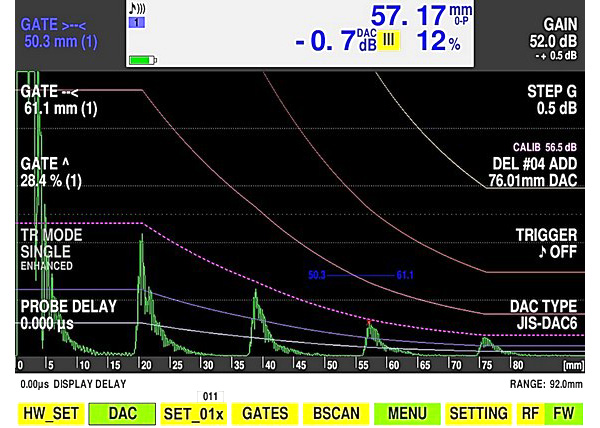

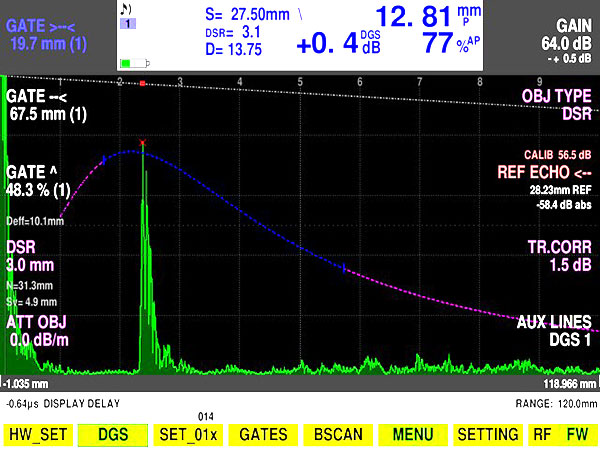

DIO 1000 Phased Array standart olarak DAC, JIS-DAC, DGS (AVG), API, AWS D1.1 gibi uluslararası bütün hata boyutlandırma yazılımlarını içermektedir.

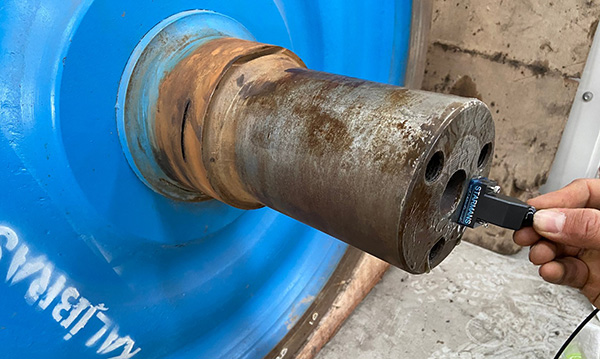

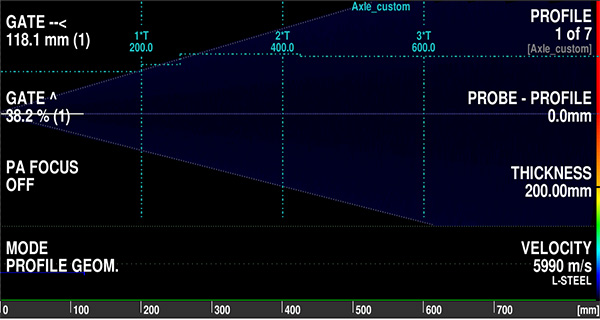

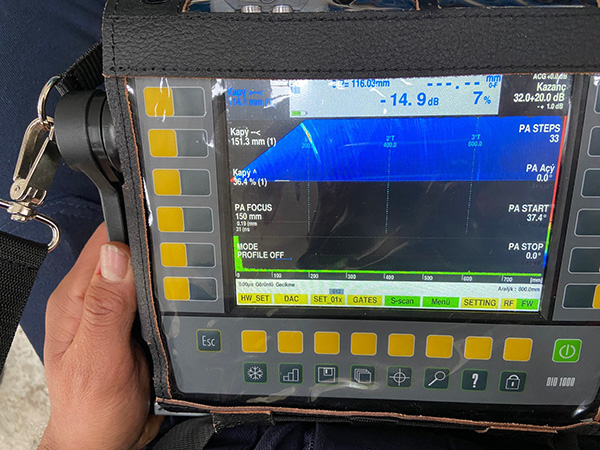

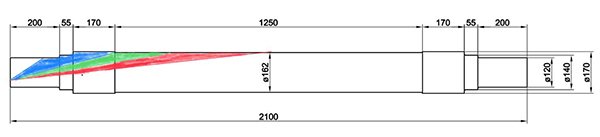

Trenlerde İçi Dolu AKS Muayenesi

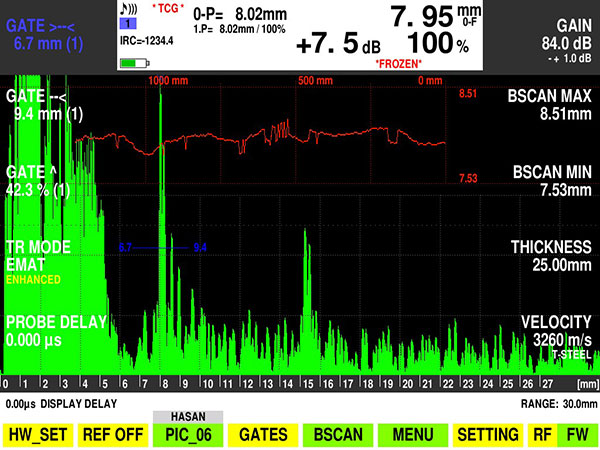

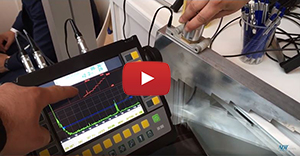

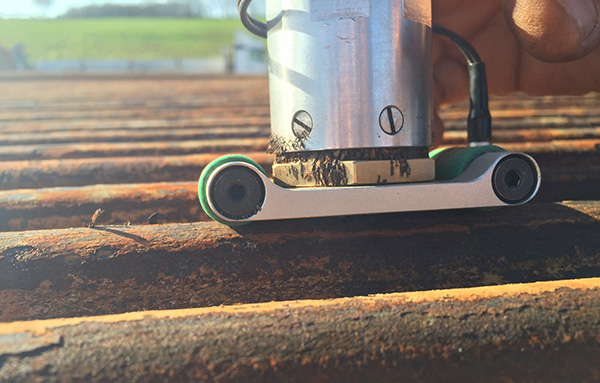

Ek olarak Korozyonlu yüzeylerde EMAT (Electromagnetic Acoustic Transducer) Probu ve tarayıcısı ile herhangi bir sıvı teması olmadan kalınlık ölçümü profili ve malzemenin korozyon haritası çıkarılabilmektedir.






DIO 1000 PA' NIN AVANTAJLARI

* En ince Phased Array Cihazıdır.

* Bataryası ile sadece 1.3 kg ağırlıktadır.

* Batarya çalışma süresi 10 saate kadar yetmektedir.

** Birçok tarama şekli (A-SCAN, B-SCAN, C-SCAN, Kaynak Yöneticisi, EMAT, TOFD,…)

** Uluslararası (DAC, JIS-DAC, DGS (AVG), API, AWS D1.1) bütün hata boyutlandırma yazılımlarını içermektedir.


ÇEVRESEL TESTLER

* EN 600-2-78;02; EN 60068-1 normlarına göre; Nemli Isı / Nem Testleri

* EN 60068-2-6 ed 2:08 normuna göre titreşim testleri

* EN 60068-2-29:1996Z1:10 normuna göre şok testleri



TEKNİK ÖZELLİKLER
