Kaplama Kalınlık Ölçüm

Novotest firmasının ürünü TP -1M yüksek ölçüm hassasiyetine sahip, ISO 2808 Standardına uyumlu portatif taşınabilir kaplama kalınlık ölçüm cihazıdır.

Kaplama Kalınlığı Ölçer aşağıdaki uygulamaları test etmek için tasarlanmıştır;

* Çeşitli meter malzemeler ve alaşımları üzerinde çeşitli kalınlıklarda kaplama kalınlığı ölçümü,
* Ferromanyetik olmayan alaşımlar ve demir dışı meter üzerindeki elektro kaplama ve boya kaplamalarının kalınlığı,
* Boya ve diğer dielektriklerin kalınlığı - radyoda absorbe, mastik, teflon, plastik, çelik üzerine galvanik kaplamalar,
* Çeşitli meter ve alaşımlar üzerinde bitüm ve diğer kalın kaplamaların kalınlığı,
* Gemi İnşaat ve Otomotiv sektöründe yaygın olarak kullanılan malzemelerin üzerindeki kaplamaların kalınlıklarını ölçmek amacıyla kullanılır.

ÖNE ÇIKAN ÖZELLİKLER

Geniş kalınlık ölçüm aralığı
Kolaylık ve kullanım kolaylığı
Darbeye dayanıklı durumda
Minimum kontrol sayısı: tek tuş - tek fonksiyon
Arka ışıklı grafik ekran
Probun otomatik olarak tanınması
Bağlı prob tipinin göstergesi

TEKNİK ÖZELLİKLER

Thickness measurement range(depends on probe type)	0 µm … 60 mm
Dimensions, mm	122x65x23
Operating temperature range, ° C	-5 … 40 ° C
Batteries	2 AA
Type of connectors of probes	Lemo
Time of continuous work hours, not less	20
Weight of electronic unit with batteries, no more, kg	0.2

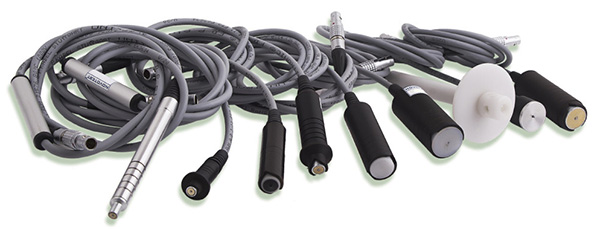

Specifications of probes for Coating Thickness Gauge NOVOTEST TP-1M

Coatings on steel (dielectric and conductive coatings on ferromagnetic metals)
Type of probe	Coating thickness measurement range		Measurement accuracy	Dimensions of the probe, mm
probe F-0,3	0-300 μm		± (3% ± 1 μm)	Ø5×40 (Boya, vernik, galvaniz kaplama)
probe F-0,5	0-500 μm		± (3% ± 1 μm)	Ø 7×14 (Boya, vernik, galvaniz kaplama)
probe F-2	0-2000 μm		± (3% ± 2 μm)	Ø 9×35 (Boya, vernik kaplama)
probe F-5	0-5000 μm		± (3% ± 2 μm)	Ø 18×35 (Boya, vernik, mastik kaplama)
Coating on the non-magnetic metals (Dielectric coatings on non-ferrous metals and oys)
probe NF-0,5		0-500 μm		± (3% ± 2 μm)	Ø 12×35 (Anodik Oksit Film, Boya)
probe NF-2		0-2000 μm		± (3% ± 2 μm)	Ø 12×35 (Anodik Oksit Film, Boya)
Thick coatings on metals (dielectric coatings on metals)
probe M-12		0-12 mm		± (3% 0.002 mm)	Ø 15×50 (Mastik Kaplama)
probe M-30		1-30 mm		± (3% 0.003 mm)	Ø 40×50 (Mastik Kaplama)
probe M-60		1-60 mm		± (3% 0.005 mm)	Ø 70×60 (Mastik Kaplama)
Measurement of surface roughness, Rz (After abrasive blasting pre-painting work)
probe DSH		2-360 μm		± (3% ± 2 μm)	Ø 12×45
Temperature, humidity and dew point
probe DT		-50 … 125 ° C		/ – 1 ° C	Ø 15×45
probe DTVR		Humidity: 0 – 100% Temperature: -50 … 125 °C Dew point: -15 – 40 °C		± 5% ± 1 ° C ± 2 ° C	Ø 15×120

STANDART KONFİGÜRASYON

* TP-1M Kaplama Kalınlık Ölçer
* Prob - 1 adet (F-0.5, F-2 veya NF-2)
* Referans Kalınlık Plakaları
* Piller (AA) - 2 adet
* Şarj Cihazı
* Kullanım Kılavuzu
* Taşıma Kılıfı
